Complete Freewheels FGR … R A3A4 and FGR … R A2A3

Thông tin sản phẩm

GIỚI THIỆU

Đặc trưng

Hoàn thành Freewheel FGR & hellip; R A2A3 và FGR & hellip; R A3A4 với tay đòn là các bánh lăn tự do kín có ổ bi. Chúng là dầu lubri-cated.

Các viên ngọc tự do FGR & hellip; R A3A4 có một nắp cuối và được lắp vào các đầu trục.

Các viên ngọc tự do FGR & hellip; R A2A3 được bố trí qua trục hoặc đầu trục.

Việc đổ dầu được thực hiện sau khi các bánh xích tự do được lắp đặt.

Các viên ngọc tự do FGR & hellip; R A2A3 và FGR & hellip; R

A3A4 được sử dụng như:

➧ Điểm dừng

cho các ứng dụng có tốc độ thấp đến trung bình

hoạt động tự do.

Mô-men xoắn danh định lên đến 68 000 Nm.

Lỗ khoan lên đến 150 mm.

Ví dụ ứng dụng

Hoàn thành Freewheel FGR 45 R A3A4 như một điểm dừng ở hai đầu đối diện của trục truyền động của băng tải gầu. Trong trường hợp động cơ dừng, băng tải gầu phải được giữ cố định để hàng hóa băng tải không kéo dây đai về phía sau và khi làm như vậy, động cơ chạy nhanh. Mômen quay ngược được hỗ trợ bởi tay đòn có chốt giữ trên vỏ. Nếu chốt giữ được tháo ra, trục đai có thể quay theo cả hai hướng.

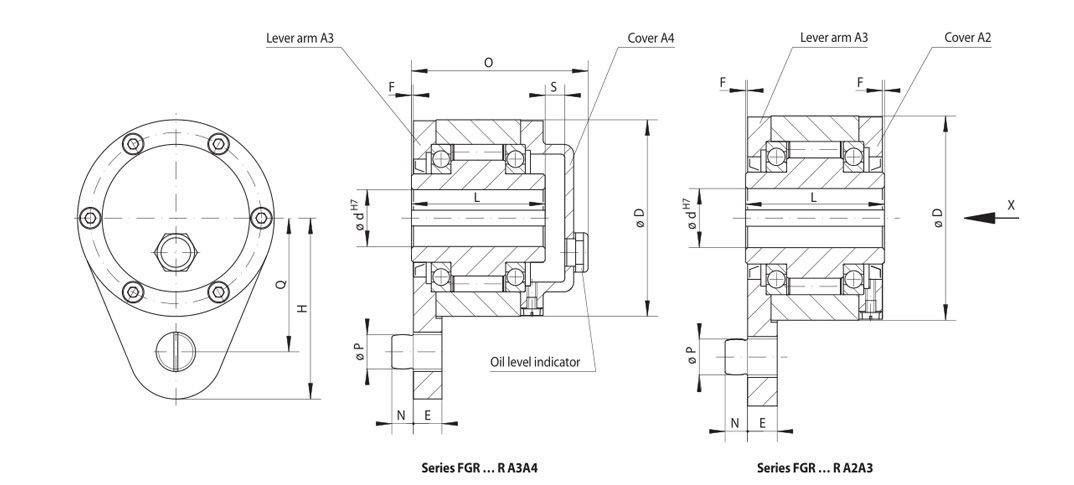

Type	Lever arm and cover combination		Nominal Torque M_N Nm	Max. speed Inner ring freewheels min^-1	Bore d mm	D mm	E mm	F mm	H mm	L mm	N mm	O mm	P mm	Q mm	S mm	Weight kg
R	A2A3	A3A4	55	2 500	12	62	13	1	51	42	10	64	10	44	12	1,4
R	A2A3	A3A4	130	2 200	15	68	13	1	62	52	10	78	10	47	12	1,8
R	A2A3	A3A4	180	1 900	20	75	15	1	72	57	11	82	12	54	12	2,3
R	A2A3	A3A4	290	1 550	25	90	17	1	84	60	14	85	16	62	12	3,4
R	A2A3	A3A4	500	1 400	30	100	17	1	92	68	14	95	16	68	12	4,5
R	A2A3	A3A4	730	1 300	35	110	22	1	102	74	18	102	20	76	12	5,6
R	A2A3	A3A4	1 000	1 150	40	125	22	1	112	86	18	115	20	85	13	8,5
R	A2A3	A3A4	1 150	1 100	45	130	26	1	120	86	22	115	25	90	14	8,9
R	A2A3	A3A4	2 100	950	50	150	26	1	135	94	22	123	25	102	15	12,8
R	A2A3	A3A4	2 600	900	55	160	30	1	142	104	25	138	32	108	18	16,2
R	A2A3	A3A4	3 500	800	60	170	30	1	145	114	25	147	32	112	18	19,3
R	A2A3	A3A4	6 000	700	70	190	35	1	175	134	30	168	38	135	17	23,5
R	A2A3	A3A4	6 800	600	80	210	35	1	185	144	30	178	38	145	17	32,0
R	A2A3	A3A4	11 000	500	90	230	45	1	205	158	40	192	50	155	17	47,2
R	A2A3	A3A4	20 000	350	100	270	45	1	230	182	40	217	50	180	17	76,0
R	A2A3	A3A4	31 000	250	130	310	60	1	268	212	55	250	68	205	18	110,0
R	A2A3	A3A4	68 000	200	150	400	60	1	325	246	55	286	68	255	20	214,0

The maximum transmissible torque is 2 times the specified nominal torque. See page 14 for determination of selection torque.

Keyway according to DIN 6885, page 1 • Tolerance of keyway width JS10.

Mounting
The backdriving torque is supported by the lever
arm with holding pin. The holding pin engages
in a slot or bore in the frame of the machine. It
must have 0,5 to 2 mm play in the axial and radial
directions.
If the holding pin is removed, the shaft can be
turned in both directions.
In the case of freewheels FGR … R A3A4, the
inner ring must be secured axially with a retainer
plate.
The tolerance of the shaft must be ISO h6 or j6.

Example for ordering
Basic Freewheel, lever arm, cover, seals and
screws are supplied loose provided nothing else
is stated in the order.
Freewheel size FGR 25, standard type with lever
arm A3 and cover A4:
• FGR 25 R A3A4
If assembled, oil-filled, Complete Freewheels
FGR … R A2A3 are to be supplied, this must be
specified in the order. When ordering, please also
specify the freewheeling direction of the inner
ring when viewed in direction X:
• counterclockwise free or
• clockwise free
